Belanjawan Pautan Radio MANET: Keuntungan, Kerugian dan Margin Pudar

A Pautan Radio MANET mungkin kelihatan berdaya maju di atas kertas namun menjadi tidak stabil apabila nod bergerak, halangan berubah atau keadaan isyarat merosot. Persoalan utama bukan sekadar sama ada penerima boleh mengesan isyarat, tetapi sama ada kuasa yang mencukupi kekal selepas kehilangan laluan, kehilangan perkakasan dan pudar untuk menyokong mod pengendalian yang diperlukan dengan pasti.

Belanjawan pautan praktikal menjadikan ruang kepala itu kelihatan. Dengan mengambil kira kuasa penghantaran, keuntungan antena, kehilangan perambatan, kepekaan penerima dan margin pudar, jurutera boleh menganggarkan sama ada setiap lompatan mempunyai daya tahan yang mencukupi untuk keadaan MANET sebenar—dan mengenal pasti bahagian mana pautan yang memerlukan penambahbaikan sebelum penggunaan.



Mulakan dengan Nombor Yang Sebenarnya Menutup Pautan

Dari menghantar kuasa kepada kuasa yang diterima

Belanjawan pautan adalah paling mudah untuk diaudit apabila ia mengikut isyarat dalam susunan yang sama seperti yang dilakukan oleh perkakasan. Mulakan dengan kuasa output pemancar dalam dBm, tambahkan keuntungan antena pemancar dalam dBi, dan tolak mana-mana talian suapan, penyambung atau kehilangan bahagian pemancar yang lain. Selepas kehilangan perambatan ditolak, tambah keuntungan antena terima dan tolak kerugian perkakasan bahagian penerima. Hasilnya diramalkan kuasa diterima, biasanya dinyatakan dalam dBm.

EIRP ialah pemeriksaan perantaraan yang mudah. Ia mewakili kuasa pemancar selepas kerugian sisi pemancar dan keuntungan antena telah digunakan, membantu jurutera memisahkan apa yang meninggalkan antena daripada apa yang berlaku merentasi laluan perambatan. Dalam belanjawan RF standard, kuasa yang diterima boleh dinyatakan sebagai kuasa pemancar ditambah keuntungan antena tolak kehilangan pemancar, perambatan dan penerima.

Unit penting kerana ia tidak boleh ditukar ganti. dBm menyatakan tahap kuasa mutlak, manakala dBi menyatakan keuntungan antena berbanding dengan radiator isotropik dan dB menyatakan nisbah untung atau rugi. Sebaik sahaja kuasa telah ditukar kepada dBm, belanjawan pautan menjadi latihan tambah dan tolak. Kehilangan 2 dB dalam kabel, orientasi antena atau komponen lain mengeluarkan 2 dB yang sama daripada margin yang tersedia pada penerima.

Gunakan sensitiviti penerima untuk mod pengendalian yang sebenarnya anda perlukan

Angka kuasa diterima positif berbanding sensitiviti tidak bermakna aplikasi akan berfungsi seperti yang dimaksudkan. Kepekaan penerima ialah kuasa minimum yang diterima yang dikaitkan dengan operasi yang berjaya di bawah keadaan tertentu, dan margin pautan biasanya dikira sebagai kuasa yang diterima tolak kepekaan penerima.

Butiran penting ialah nilai sensitiviti yang memasuki pengiraan. Radio MANET boleh mengekalkan ketersambungan menggunakan modulasi kadar rendah yang mantap sementara tidak lagi menyokong lebar jalur atau daya pemprosesan yang diperlukan oleh video, telemetri atau trafik lain. Oleh itu, ambang yang berkaitan adalah keperluan penerima untuk jalur lebar saluran dan mod pengendalian yang sebenarnya diperlukan oleh penggunaan, bukan sekadar nombor paling sesuai yang terdapat pada helaian spesifikasi.



Di mana dB Hilang dalam Laluan MANET Sebenar

FSPL memberikan garis dasar, bukan jawapan akhir

Kehilangan laluan ruang bebas menyediakan titik permulaan yang paling bersih untuk penyebaran:

FSPL (dB) = 32.44 + 20 log₁₀(jarak dalam km) + 20 log₁₀(frekuensi dalam MHz)

Hubungan itu segera mendedahkan dua fakta reka bentuk yang berguna. Menambah jarak meningkatkan kehilangan, dan meningkatkan kekerapan juga meningkatkan kehilangan ruang bebas apabila jarak kekal tidak berubah. Pemalar berubah apabila unit jarak atau frekuensi yang berbeza digunakan, jadi unit mesti kekal konsisten sepanjang pengiraan.

FSPL adalah berharga untuk semakan kebolehlaksanaan kerana ia mengasingkan penyebaran geometri daripada bahagian yang tidak kemas dalam penempatan medan. Walau bagaimanapun, ia tidak sepatutnya dianggap sebagai janji isyarat yang diterima sebenar. Model ruang bebas menganggap persekitaran penyebaran tanpa halangan; ia tidak mengambil kira rupa bumi, badan kenderaan, tumbuh-tumbuhan, ralat polarisasi, gangguan atau mengubah orientasi antena.

Kelegaan fresnel adalah satu lagi sebab garis penglihatan yang boleh dilihat boleh mengelirukan. Pengendali mungkin dapat melihat nod yang lain semasa rupa bumi, struktur atau tumbuh-tumbuhan masih menceroboh kawasan penyebaran RF di sekitar laluan terus. Hasilnya boleh menjadi pembelauan, pantulan, dan pengecilan tambahan yang tidak pernah muncul dalam angka FSPL asas.

Tambah kerugian yang bergerak dengan rangkaian

Sesetengah kerugian adalah agak stabil. Pengecilan talian suapan, penyambung, penyesuai dan kerugian pemasangan tetap biasanya boleh dianggarkan sekali dan dimasukkan terus ke dalam hamparan. Lain-lain berubah apabila rangkaian bergerak. Kenderaan yang membelok melalui persimpangan boleh mengubah orientasi antena, perbankan UAV boleh menukar corak sinarannya berbanding nod lain, dan halangan yang bergerak secara tiba-tiba boleh membayangi laluan yang sebelum ini bersih.

Multipath patut diberi perhatian khusus kerana versi yang dipantulkan, difraksi dan tersebar bagi penghantaran yang sama boleh bergabung secara membina atau merosakkan pada penerima. Pudar berbilang laluan boleh menghasilkan turun naik kekuatan isyarat yang besar, manakala kehilangan laluan jangka panjang dan membayangi mengubah kualiti pautan pada jarak dan skala masa yang lebih besar. Gangguan dan lantai hingar setempat menambah dimensi lain: RSSI yang kuat tidak semestinya bermaksud pautan yang boleh digunakan yang kuat jika SNR telah merosot.

Bagi kebanyakan perancangan MANET, kesan ini lebih baik diwakili sebagai elaun penyebaran realistik daripada diabaikan kerana ia sukar untuk diramal dengan tepat. Kerugian khusus seperti hujan atau penyerapan atmosfera boleh ditambah apabila kekerapan, jarak dan persekitaran operasi menjadikannya relevan. Jika tidak, belanjawan harus menumpukan pada kerugian yang berkemungkinan besar menggunakan margin yang bermakna dalam penggunaan yang dimaksudkan.



Berapa Banyak Margin Pudar Yang Diperlukan oleh MANET Bergerak?

Jidar pautan dan jidar pudar menjawab soalan yang berbeza

Jidar pautan memberitahu anda sejauh mana isyarat diterima yang diramalkan berada di atas ambang penerima. Jika pengiraan meramalkan −80 dBm pada penerima dan tahap operasi yang diperlukan ialah −100 dBm, margin nominal ialah 20 dB. Nombor itu menjawab sama ada pautan yang dirancang ditutup di atas kertas, tetapi ia tidak memberitahu anda berapa banyak kemerosotan sistem akan alami semasa pergerakan.

Jidar pudar ialah bahagian ruang kepala isyarat yang tersedia untuk menyerap kemerosotan sementara sebelum ambang operasi yang diperlukan melepasi. Dari segi praktikal:

Margin Pudar = Tahap Diterima Diramalkan − Tahap Operasi Diperlukan

Tiada sasaran margin pudar tunggal yang sesuai dengan setiap penggunaan Radio MANET. Pautan pegun dengan geometri yang tidak terhalang dan keperluan ketersediaan sederhana tidak menghadapi kebolehubahan yang sama seperti radio yang dipasang pada kenderaan bergerak, pesawat, robot atau kakitangan. Rupa bumi, kekerapan operasi, gangguan, corak antena, kebarangkalian halangan, dan modulasi yang mesti dikekalkan semuanya mempengaruhi jumlah ruang kepala yang berguna.

Oleh itu, objektif reka bentuk bukanlah 'sebarang margin positif.' Lebihan 2 dB mungkin kelihatan berjaya dalam hamparan namun hilang selepas perubahan orientasi kecil atau peristiwa membayangi ringkas. Soalan yang lebih baik ialah sama ada margin yang tinggal mencerminkan keterukan dan kekerapan variasi yang dijangka akan dihadapi oleh rangkaian.

Mobiliti menukar satu tahap isyarat yang diramalkan kepada julat

Belanjawan statik menghasilkan satu tahap yang diramalkan diterima kerana inputnya adalah tetap. MANET yang bergerak menghasilkan pelbagai tahap yang mungkin kerana beberapa input tersebut berubah dengan berkesan mengikut masa. Jarak mungkin meningkat, penjajaran antena mungkin menjadi kurang baik, kelegaan Fresnel boleh merosot, dan halangan boleh memperkenalkan bayang-bayang. Multipath kemudiannya boleh membuat turun naik skala yang lebih kecil di atas perubahan tersebut.

Purata SNR boleh berfungsi sebagai ukuran kualiti pautan jangka panjang apabila memilih sambungan hop seterusnya yang berguna, manakala perubahan saluran jangka pendek berlaku pada skala masa yang lebih pantas. Inilah sebabnya mengapa belanjawan pautan Radio MANET tidak boleh dilihat hanya sebagai pengiraan julat: margin yang tersedia juga mempengaruhi sejauh mana jiran tertentu kekal sebagai pilihan pemajuan yang berguna secara konsisten.

Pautan yang direka sangat hampir dengan ambangnya mungkin berulang kali beralih kepada mod yang lebih mantap, mengalami penghantaran semula atau hilang daripada topologi yang tersedia. Ruang kepala yang lebih terpelihara memberikan ruang radio untuk bertolak ansur dengan perubahan tersebut sebelum tingkah laku rangkaian mesti mengimbangi.

Lebar jalur, modulasi dan MIMO menjejaskan margin yang boleh digunakan

Prestasi penerima terikat dengan konfigurasi pengendalian. Jalur lebar saluran yang lebih sempit boleh mengurangkan bunyi penerima bersepadu dan mungkin membenarkan kepekaan yang lebih baik, manakala modulasi tertib lebih tinggi membawa lebih banyak data tetapi secara amnya menuntut kualiti isyarat yang lebih baik. Modulasi adaptif menggunakan pertukaran itu secara dinamik, bergerak ke arah skim yang lebih mantap apabila kualiti saluran bertambah buruk dan ke arah skim berkapasiti lebih tinggi apabila keadaan membenarkan.

Radio MANET yang didayakan MIMO boleh memperbaik tingkah laku pautan melalui teknik seperti menerima kepelbagaian, pengekodan ruang-masa, pembentukan pancaran atau pemultipleksan ruang. Faedah tersebut tidak boleh ditukar kepada 'keuntungan MIMO' yang diandaikan tetap dan ditambah secara santai pada belanjawan. Peningkatan kepelbagaian, keuntungan membentuk rasuk, dan kapasiti pemultipleksan adalah kesan yang berbeza; hanya keuntungan peringkat pautan yang didokumenkan atau diukur untuk geometri antena dan mod pengendalian sebenar harus dianggap sebagai input belanjawan berangka.



Jalankan Belanjawan Pautan MANET dengan Parameter Radio Sebenar

Bekerja melalui satu lompatan daripada input kepada baki margin

Pertimbangkan lompat MANET 10 km yang dipermudahkan yang beroperasi pada 2.4 GHz. Andaikan satu cawangan pemancar 2 W untuk contoh, sama dengan 8 dBi antena pada kedua-dua hujung, 1 dB kehilangan perkakasan pada setiap sisi, dan tambahan 8 dB elaun untuk perambatan tidak ideal. Output RF 2 W sepadan dengan kira-kira 33 dBm. Contohnya adalah pengiraan satu pautan secara sengaja dan bukannya percubaan untuk menggabungkan dua rantai penghantaran MIMO menjadi satu angka kuasa sewenang-wenangnya.

Menggunakan persamaan FSPL:

FSPL = 32.44 + 20 log₁₀(10) + 20 log₁₀(2400) ≈ 120.0 dB

Tahap yang diterima kemudiannya menjadi lebih kurang:

33 + 8 − 1 − 120 − 8 + 8 − 1 = −81 dBm

Jika mod pengendalian yang dipilih menggunakan ambang penerima −103 dBm, margin baki nominal ialah kira-kira 22 dB . Hasilnya tidak meramalkan prestasi medan yang tepat; ia menunjukkan bagaimana setiap andaian kejuruteraan terdedah dan seberapa cepat jawapan berubah apabila jarak, keuntungan antena, elaun kerugian atau keperluan penerima berubah.

Gunakan spesifikasi MIMOmesh sebagai input, bukan sebagai tuntutan pengiklanan

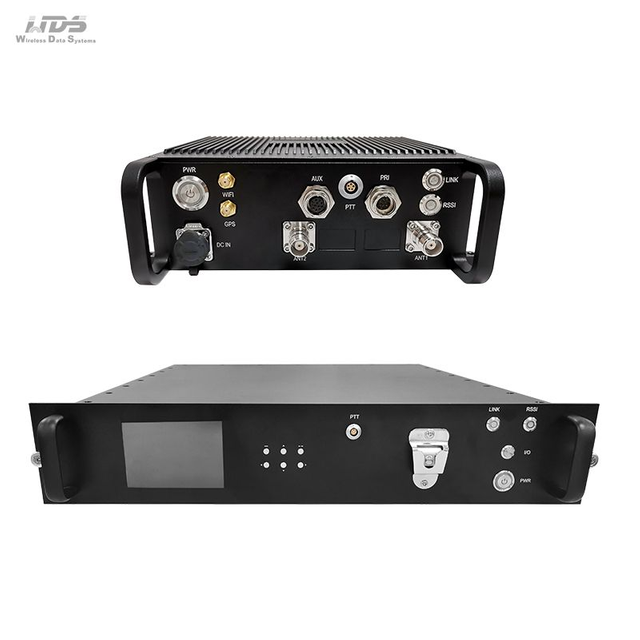

WDS itu Radio MANET bawaan udara ringan menyokong sensitiviti penerimaan −103 dBm pada lebar jalur 5 MHz. Konfigurasi yang tersedia termasuk lebar jalur saluran 1.25, 2.5, 5, 10 dan 20 MHz, dengan pilihan 40 atau 80 MHz pada varian terpilih. Modulasi TD-COFDM adaptif berjulat daripada BPSK dan QPSK melalui 16QAM, 64QAM, 256QAM dan 1024QAM. Kawalan kuasa penghantaran dan berbilang konfigurasi output RF memberikan fleksibiliti tambahan apabila memadankan persediaan radio dengan keperluan pautan.

Untuk operasi MIMO, siri ini menyokong pengekodan ruang-masa, menerima kepelbagaian, menghantar/menerima pembentuk pancaran dan pemultipleksan ruang. Konfigurasi frekuensi merangkumi berbilang julat VHF/UHF, L-band, S-band dan C-band, termasuk pilihan 2.3–2.5 GHz yang menjadikan 2.4 GHz sebagai frekuensi ilustrasi yang munasabah untuk contoh di atas.

Nilai ini adalah input yang berguna, tetapi julat maksimum tidak boleh menggantikan belanjawan pautan itu sendiri. Julat bergantung pada frekuensi yang dipilih, konfigurasi kuasa RF sebenar, perolehan dan corak antena, lebar jalur, ambang penerima, persekitaran laluan, gangguan dan margin pudar yang dikhaskan untuk operasi. Malah radio yang direka untuk pautan jarak jauh tidak boleh membuat pembolehubah tersebut hilang.

Perhatian yang sama berlaku untuk sensitiviti. Nilai −103 dBm yang digunakan di sini dikaitkan dengan lebar jalur 5 MHz; ia tidak sepatutnya ditetapkan secara automatik kepada setiap konfigurasi saluran. Apabila mereka bentuk pautan Radio MANET sebenar, gunakan keperluan penerima yang sepadan dengan konfigurasi yang digunakan dan sahkan nilai khusus mod sebelum memuktamadkan belanjawan.



Kesimpulan

Belanjawan pautan Radio MANET yang boleh dipercayai bergantung pada lebih daripada mencapai isyarat di atas sensitiviti penerima. Jurutera perlu mengambil kira keuntungan antena, laluan dan kehilangan perkakasan, lebar jalur operasi, keperluan modulasi, dan margin pudar yang mencukupi untuk mengendalikan pergerakan, halangan, berbilang laluan dan gangguan yang berubah-ubah.

Shenzhen Sinosun Technology Co., Ltd. menawarkan penyelesaian radio MIMOmesh yang boleh menyokong pendekatan perancangan ini dengan parameter RF boleh dikonfigurasikan dan keupayaan rangkaian mesh. Memadankan tetapan tersebut dengan pengiraan belanjawan pautan yang realistik membantu pasukan membina pautan dengan liputan yang lebih boleh dipercayai, daya pemprosesan yang boleh digunakan dan daya tahan merentas perubahan keadaan penggunaan.



Soalan Lazim

S: Apakah bajet pautan Radio MANET?

J: Belanjawan pautan Radio MANET mengira kuasa isyarat yang dijangka diterima dengan menggabungkan kuasa penghantaran, keuntungan antena, kehilangan perambatan, kehilangan perkakasan dan kepekaan penerima untuk setiap lompat wayarles.

S: Bagaimanakah anda mengira kuasa yang diterima dalam belanjawan pautan radio?

J: Tambahkan kuasa pemancar dan keuntungan antena, kemudian tolak kabel, penyambung, perambatan dan kerugian lain yang berkaitan. Hasilnya ialah tahap isyarat yang diramalkan pada penerima.

S: Apakah margin pudar dalam pautan radio?

J: Jidar pudar ialah ruang utama isyarat antara aras penerimaan yang diramalkan dan ambang penerima yang diperlukan. Ia membantu menampung pudar, halangan, mobiliti dan kemerosotan isyarat sementara yang lain.

S: Bagaimanakah keuntungan antena mempengaruhi julat pautan radio?

J: Keuntungan antena yang lebih tinggi boleh meningkatkan kekuatan isyarat yang diterima dan margin pautan dengan menumpukan tenaga RF, walaupun arah antena, orientasi dan corak liputan yang diperlukan juga perlu dipertimbangkan.

S: Mengapakah sensitiviti penerima penting dalam pengiraan belanjawan pautan?

J: Kepekaan penerima mentakrifkan tahap isyarat minimum yang diperlukan untuk mod pengendalian tertentu. Menggunakan nilai sensitiviti yang betul membantu menentukan sama ada pautan itu boleh mengekalkan prestasi yang diperlukan.

S: Mengapakah belanjawan pautan MANET boleh berubah apabila nod bergerak?

J: Mobiliti mengubah jarak, orientasi antena, keadaan garis pandang, bayang-bayang dan berbilang laluan. Variasi ini boleh mengurangkan margin tersedia walaupun pengiraan statik asal meramalkan sambungan yang berdaya maju.
