MANET-Funkverbindungsbudget: Gewinn, Verlust und Fade-Marge

A Die MANET- Funkverbindung sieht auf dem Papier möglicherweise realisierbar aus, wird jedoch instabil, wenn sich Knoten bewegen, Hindernisse ändern oder sich die Signalbedingungen verschlechtern. Die entscheidende Frage ist nicht nur, ob der Empfänger das Signal erkennen kann, sondern auch, ob nach Pfadverlust, Hardwareverlusten und Fading noch genügend Energie übrig bleibt, um den erforderlichen Betriebsmodus zuverlässig zu unterstützen.

Ein praktisches Link-Budget macht diesen Spielraum sichtbar. Durch die Berücksichtigung von Sendeleistung, Antennengewinn, Ausbreitungsverlust, Empfängerempfindlichkeit und Fade-Marge können Ingenieure abschätzen, ob jeder Hop über genügend Widerstandsfähigkeit für reale MANET-Bedingungen verfügt – und vor der Bereitstellung ermitteln, welcher Teil der Verbindung verbessert werden muss.



Beginnen Sie mit den Zahlen, die den Link tatsächlich schließen

Von der Sendeleistung zur Empfangsleistung

Ein Link-Budget lässt sich am einfachsten prüfen, wenn es dem Signal in der gleichen Reihenfolge folgt wie die Hardware. Beginnen Sie mit der Ausgangsleistung des Senders in dBm, addieren Sie den Sendeantennengewinn in dBi und subtrahieren Sie etwaige Zuleitungs-, Anschluss- oder andere senderseitige Verluste. Nachdem der Ausbreitungsverlust abgezogen wurde, addieren Sie den Empfangsantennengewinn und subtrahieren die empfängerseitigen Hardwareverluste. Das Ergebnis ist die vorhergesagte Empfangsleistung, normalerweise ausgedrückt in dBm.

EIRP ist eine praktische Zwischenprüfung. Es stellt die Sendeleistung dar, nachdem sendeseitige Verluste und Antennengewinn angewendet wurden, und hilft Ingenieuren dabei, zu unterscheiden, was die Antenne verlässt, von dem, was auf dem Ausbreitungspfad passiert. In einem Standard-HF-Budget kann die Empfangsleistung als Senderleistung plus Antennengewinne minus Sender-, Ausbreitungs- und Empfängerverluste ausgedrückt werden.

Die Einheiten sind wichtig, weil sie nicht austauschbar sind. dBm drückt einen absoluten Leistungspegel aus, während dBi den Antennengewinn relativ zu einem isotropen Strahler ausdrückt und dB ein Gewinn- oder Verlustverhältnis ausdrückt. Sobald die Leistung in dBm umgewandelt wurde, wird das Verbindungsbudget zu einer Additions- und Subtraktionsübung. Ein Verlust von 2 dB im Kabel, in der Antennenausrichtung oder in einer anderen Komponente verringert die gleichen 2 dB aus der beim Empfänger verfügbaren Reserve.

Nutzen Sie die Empfängerempfindlichkeit für die Betriebsart, die Sie tatsächlich benötigen

Ein positiver Wert für die Empfangsleistung im Verhältnis zur Empfindlichkeit bedeutet nicht automatisch, dass die Anwendung wie vorgesehen funktioniert. Die Empfängerempfindlichkeit ist die minimale Empfangsleistung, die mit einem erfolgreichen Betrieb unter bestimmten Bedingungen verbunden ist, und die Linkmarge wird üblicherweise als Empfangsleistung minus Empfängerempfindlichkeit berechnet.

Das wichtige Detail ist, welcher Sensitivitätswert in die Berechnung einfließt. Ein MANET-Radio kann die Konnektivität mithilfe einer robusten Modulation mit niedriger Rate aufrechterhalten, unterstützt jedoch nicht mehr die Bandbreite oder den Durchsatz, die für Video, Telemetrie oder anderen Datenverkehr erforderlich sind. Der relevante Schwellenwert ist daher die Empfängeranforderung für die Kanalbandbreite und den Betriebsmodus, die der Einsatz tatsächlich benötigt, und nicht einfach die günstigste Zahl, die auf einem Spezifikationsblatt verfügbar ist.



Wo die dB in einem echten MANET-Pfad verschwinden

FSPL gibt die Basislinie, nicht die endgültige Antwort

Der Verlust des Freiraumpfads bietet den saubersten Ausgangspunkt für die Ausbreitung:

FSPL (dB) = 32,44 + 20 log₁₀(Entfernung in km) + 20 log₁₀(Frequenz in MHz)

Die Beziehung offenbart sofort zwei nützliche Design-Fakten. Mit zunehmender Entfernung erhöht sich der Verlust, und mit zunehmender Frequenz erhöht sich auch der Freiraumverlust, wenn die Entfernung unverändert bleibt. Die Konstante ändert sich, wenn unterschiedliche Entfernungs- oder Frequenzeinheiten verwendet werden, daher müssen die Einheiten während der gesamten Berechnung konsistent bleiben.

FSPL ist für Machbarkeitsprüfungen wertvoll, da es die geometrische Ausbreitung von den chaotischeren Teilen eines Feldeinsatzes isoliert. Es sollte jedoch nicht als Versprechen eines tatsächlich empfangenen Signals betrachtet werden. Das Freiraummodell geht von einer ungehinderten Ausbreitungsumgebung aus; Gelände, Fahrzeugkarosserien, Vegetation, Polarisationsfehler, Interferenzen oder sich ändernde Antennenausrichtung werden dabei nicht berücksichtigt.

Der Fresnel-Abstand ist ein weiterer Grund dafür, dass die sichtbare Sichtlinie irreführend sein kann. Ein Bediener kann möglicherweise den anderen Knoten sehen, während Gelände, Strukturen oder Vegetation noch in den HF-Ausbreitungsbereich um den direkten Pfad eindringen. Das Ergebnis kann Beugung, Reflexion und zusätzliche Dämpfung sein, die in der FSPL-Grundzahl nie auftritt.

Fügen Sie Verluste hinzu, die sich mit dem Netzwerk bewegen

Einige Verluste sind relativ stabil. Die Dämpfung von Zuleitungen, Anschlüssen, Adaptern und Festinstallationsverlusten kann in der Regel einmal geschätzt und direkt in die Tabelle eingegeben werden. Andere ändern sich, wenn sich das Netzwerk bewegt. Ein über eine Kreuzung abbiegendes Fahrzeug kann die Antennenausrichtung ändern, ein UAV kann sein Strahlungsmuster relativ zu einem anderen Knoten ändern und ein sich bewegendes Hindernis kann plötzlich einen zuvor sauberen Weg verdecken.

Besondere Aufmerksamkeit verdient Multipath, da reflektierte, gebeugte und gestreute Versionen derselben Übertragung am Empfänger konstruktiv oder destruktiv kombiniert werden können. Multipath-Fading kann zu erheblichen Schwankungen der Signalstärke führen, während längerfristige Pfadverluste und Schattenbildung die Verbindungsqualität über größere Entfernungen und Zeiträume hinweg verändern. Interferenzen und das lokale Grundrauschen fügen eine weitere Dimension hinzu: Ein starker RSSI bedeutet nicht unbedingt eine starke nutzbare Verbindung, wenn sich das SNR verschlechtert hat.

Bei den meisten MANET-Planungen lassen sich diese Effekte besser als realistische Ausbreitungserlaubnisse darstellen, als sie zu ignorieren, da sie schwer genau vorherzusagen sind. Spezielle Verluste wie Regen oder atmosphärische Absorption können hinzugefügt werden, wenn Häufigkeit, Entfernung und Betriebsumgebung dies erfordern. Andernfalls sollte sich das Budget auf die Verluste konzentrieren, die bei der beabsichtigten Bereitstellung am wahrscheinlichsten eine nennenswerte Marge verschlingen.



Wie viel Fade-Marge benötigt ein bewegliches MANET?

Link-Marge und Fade-Marge beantworten unterschiedliche Fragen

Der Link-Margin gibt an, wie weit das vorhergesagte Empfangssignal über dem Empfängerschwellenwert liegt. Wenn eine Berechnung −80 dBm am Empfänger vorhersagt und der erforderliche Betriebspegel −100 dBm beträgt, beträgt die nominale Marge 20 dB. Diese Zahl gibt Aufschluss darüber, ob die geplante Verbindung auf dem Papier geschlossen wird, sagt aber nicht aus, wie stark das System während der Bewegung beeinträchtigt wird.

Die Fade-Marge ist der Teil des Signal-Headrooms, der zur Verfügung steht, um eine vorübergehende Verschlechterung zu absorbieren, bevor der erforderliche Betriebsschwellenwert überschritten wird. In der Praxis:

Fade-Marge = Vorhergesagter Empfangspegel – Erforderlicher Betriebspegel

Es gibt kein einzelnes Fade-Margin-Ziel, das für jede MANET Radio-Bereitstellung geeignet ist. Eine stationäre Verbindung mit ungehinderter Geometrie und geringen Verfügbarkeitsanforderungen unterliegt nicht der gleichen Variabilität wie Funkgeräte, die an fahrenden Fahrzeugen, Flugzeugen, Robotern oder Personal angebracht sind. Gelände, Betriebsfrequenz, Interferenzen, Antennenmuster, Hinderniswahrscheinlichkeit und die Modulation, die aufrechterhalten werden muss, haben alle Einfluss darauf, wie viel Headroom sinnvoll ist.

Das Entwurfsziel ist daher nicht „irgendein positiver Spielraum“. Ein Überschuss von 2 dB mag in einer Tabellenkalkulation gut aussehen, verschwindet aber nach einer kleinen Änderung der Ausrichtung oder einem kurzen Abschattungsereignis. Die bessere Frage ist, ob der verbleibende Spielraum die Schwere und Häufigkeit der Schwankungen widerspiegelt, denen das Netzwerk voraussichtlich ausgesetzt sein wird.

Mobilität wandelt einen vorhergesagten Signalpegel in einen Bereich um

Ein statisches Budget erzeugt ein vorhergesagtes Empfangsniveau, da seine Eingaben fest sind. Ein sich bewegendes MANET erzeugt eine Reihe möglicher Pegel, da sich mehrere dieser Eingaben effektiv mit der Zeit ändern. Der Abstand kann größer werden, die Antennenausrichtung kann ungünstiger werden, der Fresnel-Abstand kann sich verschlechtern und Hindernisse können zu Schattenbildung führen. Multipath kann dann zusätzlich zu diesen Änderungen kleinere Schwankungen erzeugen.

Der durchschnittliche SNR kann als längerfristiges Maß für die Verbindungsqualität bei der Auswahl einer nützlichen Next-Hop-Verbindung dienen, während kurzfristige Kanalwechsel in einem schnelleren Zeitrahmen erfolgen. Aus diesem Grund sollte ein MANET-Funkverbindungsbudget nicht nur als Reichweitenberechnung betrachtet werden: Der verfügbare Spielraum beeinflusst auch, wie konsistent ein bestimmter Nachbar eine nützliche Weiterleitungsoption bleibt.

Eine Verbindung, die sehr nahe an ihrem Schwellenwert ausgelegt ist, kann wiederholt in einen robusteren Modus wechseln, erneute Übertragungen erleiden oder aus der verfügbaren Topologie verschwinden. Ein größerer reservierter Headroom gibt dem Funk Raum, diese Änderungen zu tolerieren, bevor das Netzwerkverhalten einen Ausgleich leisten muss.

Bandbreite, Modulation und MIMO beeinflussen den nutzbaren Spielraum

Die Leistung des Empfängers ist an die Betriebskonfiguration gebunden. Eine schmalere Kanalbandbreite kann das Rauschen des integrierten Empfängers reduzieren und möglicherweise eine bessere Empfindlichkeit ermöglichen, während eine Modulation höherer Ordnung mehr Daten überträgt, aber im Allgemeinen eine bessere Signalqualität erfordert. Die adaptive Modulation nutzt diesen Kompromiss dynamisch und geht zu robusteren Schemata über, wenn sich die Kanalqualität verschlechtert, und zu Schemata mit höherer Kapazität, wenn die Bedingungen dies zulassen.

Ein MIMO-fähiges MANET-Radio kann das Verbindungsverhalten durch Techniken wie Empfangsdiversität, Raum-Zeit-Kodierung, Strahlformung oder räumliches Multiplexen verbessern. Diese Vorteile sollten nicht in einen angenommenen festen „MIMO-Gewinn“ umgewandelt und einfach dem Budget hinzugefügt werden. Diversitätsverbesserung, Beamforming-Gewinn und Multiplexkapazität sind unterschiedliche Effekte; Nur ein dokumentierter oder gemessener Link-Level-Gewinn für die tatsächliche Antennengeometrie und den Betriebsmodus sollte als numerische Budgeteingabe behandelt werden.



Führen Sie ein MANET-Link-Budget mit echten Funkparametern aus

Arbeiten Sie einen Sprung von den Eingaben bis zum verbleibenden Spielraum durch

Stellen Sie sich einen vereinfachten 10-km-MANET-Sprung vor, der mit 2,4 GHz betrieben wird. Gehen Sie für das Beispiel von einem 2-W-Sendezweig aus, gleich 8 dBi-Antennen an beiden Enden, 1 dB Hardwareverlust auf jeder Seite und einer zusätzlichen Toleranz von 8 dB für nicht ideale Ausbreitung. Eine 2-W-HF-Leistung entspricht etwa 33 dBm. Bei dem Beispiel handelt es sich bewusst um eine Single-Link-Berechnung und nicht um den Versuch, zwei MIMO-Übertragungsketten zu einer beliebigen Leistungszahl zu kombinieren.

Verwendung der FSPL-Gleichung:

FSPL = 32,44 + 20 log₁₀(10) + 20 log₁₀(2400) ≈ 120,0 dB

Der empfangene Pegel beträgt dann ungefähr:

33 + 8 − 1 − 120 − 8 + 8 − 1 = −81 dBm

Wenn der ausgewählte Betriebsmodus einen Empfängerschwellenwert von –103 dBm verwendet, beträgt der nominale verbleibende Spielraum etwa 22 dB . Das Ergebnis lässt keine genaue Vorhersage der Feldleistung zu; Es zeigt, wie jede technische Annahme aufgedeckt wird und wie schnell sich die Antwort ändert, wenn sich Entfernung, Antennengewinn, Verlusttoleranz oder Empfängeranforderungen ändern.

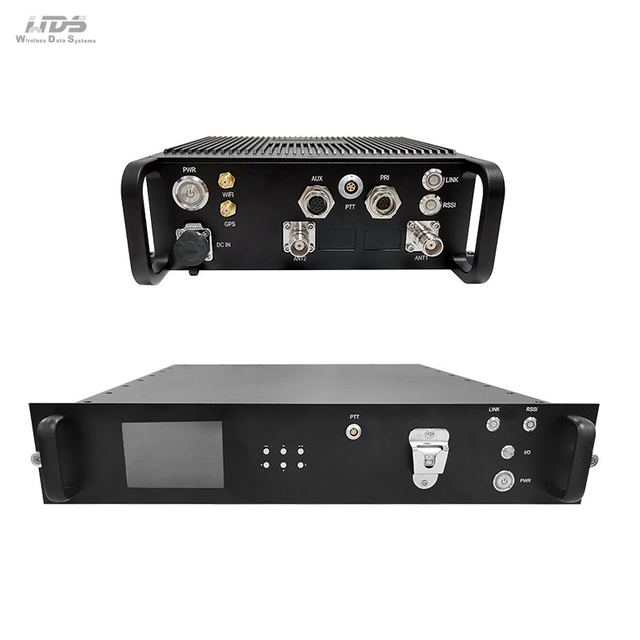

Verwenden Sie MIMOmesh-Spezifikationen als Eingaben, nicht als Werbeaussagen

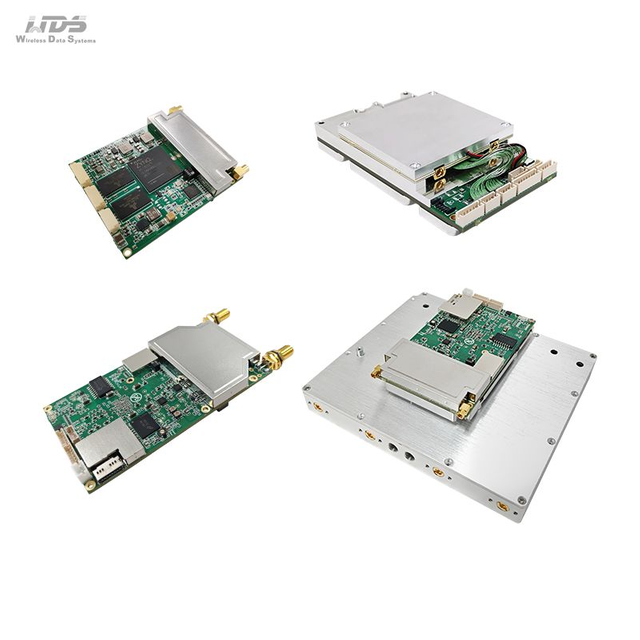

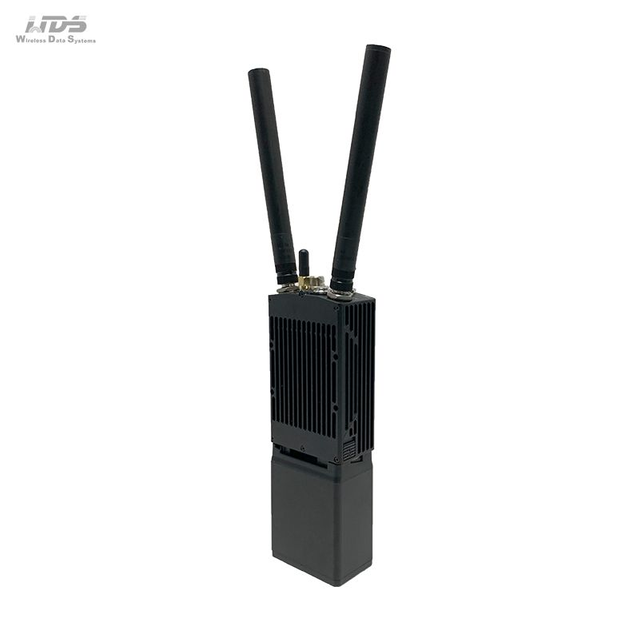

Das WDS Das leichte luftgestützte MANET-Radio unterstützt eine Empfangsempfindlichkeit von −103 dBm bei einer Bandbreite von 5 MHz. Zu den verfügbaren Konfigurationen gehören Kanalbandbreiten von 1,25, 2,5, 5, 10 und 20 MHz, mit 40 oder 80 MHz-Optionen bei ausgewählten Varianten. Die adaptive TD-COFDM-Modulation reicht von BPSK und QPSK bis hin zu 16QAM, 64QAM, 256QAM und 1024QAM. Die Steuerung der Sendeleistung und mehrere HF-Ausgangskonfigurationen bieten zusätzliche Flexibilität bei der Anpassung der Funkeinrichtung an die Verbindungsanforderungen.

Für den MIMO-Betrieb unterstützt die Serie Raum-Zeit-Kodierung, Empfangsdiversität, Sende-/Empfangsstrahlformung und räumliches Multiplexing. Die Frequenzkonfigurationen erstrecken sich über mehrere VHF/UHF-, L-Band-, S-Band- und C-Band-Bereiche, einschließlich 2,3–2,5 GHz-Optionen, die 2,4 GHz zu einer angemessenen Veranschaulichungsfrequenz für das obige Beispiel machen.

Diese Werte sind nützliche Eingaben, aber die maximale Reichweite sollte niemals das Linkbudget selbst ersetzen. Die Reichweite hängt von der ausgewählten Frequenz, der tatsächlichen HF-Leistungskonfiguration, der Antennenverstärkung und dem Antennenmuster, der Bandbreite, dem Empfängerschwellenwert, der Pfadumgebung, den Interferenzen und dem für den Betrieb reservierten Schwundspielraum ab. Selbst ein für Fernverbindungen konzipiertes Funkgerät kann diese Variablen nicht verschwinden lassen.

Die gleiche Vorsicht gilt für die Empfindlichkeit. Der hier verwendete Wert von −103 dBm ist mit einer Bandbreite von 5 MHz verbunden; Es sollte nicht automatisch jeder Kanalkonfiguration zugewiesen werden. Verwenden Sie beim Entwerfen einer echten MANET-Funkverbindung die Empfängeranforderung, die der bereitgestellten Konfiguration entspricht, und überprüfen Sie die modusspezifischen Werte, bevor Sie das Budget festlegen.



Abschluss

Ein zuverlässiges MANET-Funkverbindungsbudget hängt von mehr als der Erzielung eines Signals oberhalb der Empfängerempfindlichkeit ab. Ingenieure müssen Antennengewinn, Pfad- und Hardwareverluste, Betriebsbandbreite, Modulationsanforderungen und genügend Schwundspielraum berücksichtigen, um Bewegungen, Hindernisse, Mehrwegewege und sich ändernde Interferenzen zu bewältigen.

Shenzhen Sinosun Technology Co., Ltd. bietet MIMOmesh-Funklösungen an, die diesen Planungsansatz mit konfigurierbaren HF-Parametern und Mesh-Netzwerkfunktionen unterstützen können. Durch die Abstimmung dieser Einstellungen mit realistischen Link-Budget-Berechnungen können Teams Links mit zuverlässigerer Abdeckung, nutzbarem Durchsatz und Widerstandsfähigkeit gegenüber sich ändernden Bereitstellungsbedingungen aufbauen.



FAQ

F: Wie hoch ist das Budget für eine MANET-Funkverbindung?

A: Ein MANET-Funkverbindungsbudget berechnet die erwartete Empfangssignalleistung, indem es Sendeleistung, Antennengewinne, Ausbreitungsverluste, Hardwareverluste und Empfängerempfindlichkeit für jeden drahtlosen Hop kombiniert.

F: Wie berechnet man die Empfangsleistung in einem Funkverbindungsbudget?

A: Addieren Sie die Sendeleistung und die Antennengewinne und subtrahieren Sie dann Kabel, Stecker, Ausbreitung und andere relevante Verluste. Das Ergebnis ist der vorhergesagte Signalpegel am Empfänger.

F: Was ist der Fade-Marge in einer Funkverbindung?

A: Fade-Marge ist der Signal-Headroom zwischen dem vorhergesagten Empfangspegel und dem erforderlichen Empfängerschwellenwert. Es trägt dazu bei, Schwund, Behinderung, Mobilität und andere vorübergehende Signalverschlechterungen auszugleichen.

F: Wie wirkt sich der Antennengewinn auf die Reichweite der Funkverbindung aus?

A: Ein höherer Antennengewinn kann die Stärke des empfangenen Signals und die Reichweite der Verbindung durch Konzentration der HF-Energie verbessern, allerdings müssen auch die Ausrichtung der Antenne, die Ausrichtung und das erforderliche Abdeckungsmuster berücksichtigt werden.

F: Warum ist die Empfängerempfindlichkeit bei Link-Budget-Berechnungen wichtig?

A: Die Empfängerempfindlichkeit definiert den minimalen Signalpegel, der für einen bestimmten Betriebsmodus erforderlich ist. Mithilfe des richtigen Empfindlichkeitswerts können Sie feststellen, ob die Verbindung die erforderliche Leistung aufrechterhalten kann.

F: Warum kann sich das Budget einer MANET-Verbindung ändern, wenn Knoten verschoben werden?

A: Mobilität verändert Entfernung, Antennenausrichtung, Sichtlinienbedingungen, Schatten und Mehrwege. Diese Variationen können den verfügbaren Spielraum verringern, selbst wenn die ursprüngliche statische Berechnung eine tragfähige Verbindung vorhersagt.
