Επεξηγημένες τοπολογίες δικτύου πλέγματος: Αρχιτεκτονικές πλήρους πλέγματος, μερικού πλέγματος και υβριδικών

Η επιλογή της σωστής ασύρματης αρχιτεκτονικής ξεκινά με την κατανόηση του τρόπου με τον οποίο οι κόμβοι συνδέονται, αναμεταδίδουν την κυκλοφορία και ανακάμπτουν από τη διακοπή. Στα drones, η ρομποτική, ο βιομηχανικός αυτοματισμός και οι τακτικές επικοινωνίες τοπολογίες δικτύου mesh επηρεάζουν άμεσα τον πλεονασμό, τον λανθάνοντα χρόνο, την επεκτασιμότητα και τη δυνατότητα επιβίωσης. Το πλήρες πλέγμα, το μερικό πλέγμα και τα υβριδικά σχέδια ανήκουν όλα στην ευρύτερη οικογένεια τοπολογιών δικτύων πλέγματος , αλλά το καθένα υποστηρίζει διαφορετική ισορροπία ελαστικότητας, απόδοσης και ευελιξίας ανάπτυξης.

Βασικά Takeaways

● Οι τοπολογίες δικτύου πλέγματος καθορίζουν τον τρόπο σύνδεσης των κόμβων, προώθησης δεδομένων και ανάκτησης από την απώλεια συνδέσμων.

●  Οι τοπολογίες δικτύου πλήρους πλέγματος παρέχουν μέγιστο πλεονασμό αλλά μεγαλύτερη πολυπλοκότητα.

●  Οι τοπολογίες δικτύου μερικού πλέγματος εξισορροπούν την ανθεκτικότητα, την αποδοτικότητα και την επεκτασιμότητα.

●  Οι τοπολογίες δικτύου υβριδικού πλέγματος συνδυάζουν τη συμπεριφορά πλέγματος με άλλες δομές για μικτά περιβάλλοντα.

●  Οι καλύτερες τοπολογίες δικτύου πλέγματος εξαρτώνται από την κινητικότητα, την πυκνότητα κόμβου, τον φόρτο κυκλοφορίας και τους στόχους κάλυψης.



Τι είναι ένα δίκτυο πλέγματος;

Βασικός ορισμός δικτύου Mesh

Ένα δίκτυο πλέγματος είναι ένα αποκεντρωμένο σύστημα επικοινωνίας όπου κάθε κόμβος μπορεί να στέλνει, να λαμβάνει και να αναμεταδίδει κίνηση. Σε αντίθεση με τις κεντρικές δομές, διανέμει τη δρομολόγηση σε όλο το δίκτυο, η οποία βελτιώνει τη συνέχεια όταν αποτυγχάνουν μεμονωμένες συνδέσεις. Διαφορετικά τοπολογίες δικτύου mesh ορίζουν πώς οργανώνεται πραγματικά αυτή η κατανεμημένη επικοινωνία.

Πώς λειτουργεί η επικοινωνία Multi-Hop

Η επικοινωνία πολλαπλών βημάτων επιτρέπει στα δεδομένα να ταξιδεύουν μέσω ενδιάμεσων κόμβων όταν οι άμεσες συνδέσεις δεν είναι διαθέσιμες ή αναποτελεσματικές. Αυτό επεκτείνει την κάλυψη και βελτιώνει την ανθεκτικότητα σε περιβάλλοντα με εμπόδια ή κινητά. Στην πράξη, οι τοπολογίες δικτύου πλέγματος καθορίζουν πόσες εναλλακτικές διαδρομές είναι διαθέσιμες και πόσο αποτελεσματικά μπορούν να κινηθούν τα πακέτα.

Γιατί τα δίκτυα Mesh χρησιμοποιούνται σε περιβάλλοντα υψηλής αξιοπιστίας

Τα δίκτυα πλέγματος χρησιμοποιούνται ευρέως όπου η επικοινωνία πρέπει να συνεχιστεί παρά τις παρεμβολές, την κίνηση ή την αστοχία του εξοπλισμού. Η αυτοθεραπευτική συμπεριφορά τους επιτρέπει στην κυκλοφορία να επαναδρομολογηθεί μέσω άλλων κόμβων όταν χάνεται ένα μονοπάτι. Αυτός είναι ο λόγος για τον οποίο οι τοπολογίες δικτύου πλέγματος είναι κοινές σε επιχειρήσεις πεδίου, βιομηχανικά συστήματα και κινητές πλατφόρμες.



Τι είναι μια τοπολογία δικτύου Mesh;

Η τοπολογία ως η δομή της συνδεσιμότητας κόμβων

Η τοπολογία είναι το δομικό μοτίβο που καθορίζει ποιοι κόμβοι συνδέονται άμεσα και ποιοι βασίζονται σε ρελέ. Στις τοπολογίες δικτύου πλέγματος , αυτό το μοτίβο διαμορφώνει τον πλεονασμό, την ποικιλομορφία διαδρομής και τον φόρτο εργασίας του κόμβου. Δύο συστήματα πλέγματος μπορεί να χρησιμοποιούν τα ίδια ραδιόφωνα αλλά αποδίδουν διαφορετικά επειδή η τοπολογία τους είναι διαφορετική.

Πώς η Τοπολογία επηρεάζει τη δρομολόγηση και την απόδοση

Η συμπεριφορά δρομολόγησης εξαρτάται σε μεγάλο βαθμό από την πυκνότητα της τοπολογίας και τις σχέσεις κόμβων. με πυκνό πλέγμα Οι τοπολογίες δικτύου προσφέρουν περισσότερες εναλλακτικές διαδρομές, ενώ οι ελαφρύτερες δομές μειώνουν την επιβάρυνση και απλοποιούν την κλιμάκωση. Το αποτέλεσμα είναι πάντα ένας συμβιβασμός μεταξύ ανθεκτικότητας και αποτελεσματικότητας.

Γιατί η επιλογή τοπολογίας έχει σημασία σε πραγματικές αναπτύξεις

Η επιλογή τοπολογίας επηρεάζει το πόσο καλά αποδίδει το δίκτυο υπό πραγματικές συνθήκες όπως η κινητικότητα, οι παρεμβολές και το ανώμαλο έδαφος. Ένα σχέδιο που φαίνεται ισχυρό στη θεωρία μπορεί να γίνει αναποτελεσματικό εάν οι κόμβοι πρέπει να διατηρούν πάρα πολλές συνδέσεις. Αυτός είναι ο λόγος για τον οποίο οι τοπολογίες δικτύων πλέγματος θα πρέπει να ταιριάζουν με τις συνθήκες ανάπτυξης αντί να επιλέγονται μόνο από την ετικέτα.

Τοπολογία Full Mesh

Πώς λειτουργεί η τοπολογία Full Mesh

Μια τοπολογία πλήρους πλέγματος συνδέει κάθε κόμβο απευθείας με κάθε άλλο κόμβο στο δίκτυο. Αυτό δίνει στο σύστημα μέγιστο πλεονασμό διαδρομής και μειώνει την εξάρτηση από τα ρελέ. Μεταξύ των τοπολογιών δικτύου πλέγματος , το πλήρες πλέγμα είναι η πιο διασυνδεδεμένη δομή.

Πλεονεκτήματα της Τοπολογίας Full Mesh

Το κύριο πλεονέκτημα του πλήρους πλέγματος είναι η ανοχή σε σφάλματα. Εάν ένας σύνδεσμος αποτύχει, παραμένουν διαθέσιμες πολλές άλλες άμεσες διαδρομές, κάτι που υποστηρίζει τη συνέχεια της επικοινωνίας. Το πλήρες πλέγμα λειτουργεί επίσης καλά σε μικρότερα κρίσιμα συστήματα όπου η αξιοπιστία είναι η κορυφαία προτεραιότητα.

Περιορισμοί τοπολογίας πλήρους πλέγματος

Το πλήρες πλέγμα γίνεται δύσκολο να κλιμακωθεί επειδή ο αριθμός των άμεσων συνδέσεων αυξάνεται γρήγορα καθώς προστίθενται κόμβοι. Αυτό αυξάνει τα γενικά έξοδα συντονισμού, τη ραδιοφωνία και την πολυπλοκότητα της διαχείρισης. Για το λόγο αυτό, το πλήρες πλέγμα συνήθως περιορίζεται σε συμπαγείς υψηλής προτεραιότητας τοπολογίες δικτύου .



Μερική Τοπολογία Πλέγματος

Πώς λειτουργεί η τοπολογία μερικού πλέγματος

Μια μερική τοπολογία πλέγματος συνδέει επιλεγμένους κόμβους απευθείας ενώ άλλοι επικοινωνούν μέσω ομότιμων με δυνατότητα αναμετάδοσης. Αυτό μειώνει το βάρος της καθολικής διασύνδεσης, διατηρώντας παράλληλα την ανθεκτικότητα πολλαπλών πηδημάτων. Σε πολλές πρακτικές τοπολογίες δικτύου πλέγματος , το μερικό πλέγμα είναι η πιο αποτελεσματική δομή.

Πλεονεκτήματα της Μερικής Τοπολογίας Πλέγματος

Το μερικό πλέγμα παρέχει μια ισχυρή ισορροπία μεταξύ του πλεονασμού και της επεκτασιμότητας. Επιτρέπει σε καλύτερα τοποθετημένους ή πιο ικανούς κόμβους να χειρίζονται μεγαλύτερη ευθύνη δρομολόγησης διατηρώντας παράλληλα την επιβάρυνση υπό έλεγχο. Αυτό το καθιστά μία από τις πιο κοινές τοπολογίες δικτύου πλέγματος σε αναπτύξεις μεγάλης περιοχής.

Περιορισμοί Μερικής Τοπολογίας Πλέγματος

Ο πλεονασμός στο μερικό πλέγμα δεν κατανέμεται ομοιόμορφα σε όλους τους κόμβους. Ορισμένες περιοχές μπορεί να εξαρτώνται περισσότερο από βασικά σημεία ρελέ, γεγονός που καθιστά την τοποθέτηση του ρελέ ιδιαίτερα σημαντική. Εάν αυτοί οι κόμβοι υψηλής αξίας υποβαθμιστούν, η απόδοση του δικτύου μπορεί να επηρεαστεί πιο αισθητά.

Καλύτερες περιπτώσεις χρήσης για μερική τοπολογία πλέγματος

Το μερικό πλέγμα είναι κατάλληλο για βιομηχανικές ενώσεις, κινητές ομάδες, δίκτυα ρομποτικής και ευρεία κάλυψη πεδίου. Έχει καλή απόδοση όταν απαιτείται ποικιλομορφία διαδρομής, αλλά η πλήρης διασύνδεση θα ήταν πολύ δαπανηρή ή πολύπλοκη. Πολλές κλιμακούμενες τοπολογίες δικτύων πλέγματος είναι χτισμένες γύρω από αυτό το μοντέλο.



Αρχιτεκτονική Hybrid Mesh

Τι κάνει ένα Mesh Architecture Hybrid

Μια υβριδική αρχιτεκτονική πλέγματος συνδυάζει τη συνδεσιμότητα πλέγματος με άλλες μορφές δικτύου, όπως τμήματα αστεριών ή σταθερές ραχοκοκαλιές. Αυτό επιτρέπει σε διαφορετικές ομάδες κόμβων να λειτουργούν υπό διαφορετικές συνθήκες ενώ παραμένουν συνδεδεμένες σε ένα σύστημα. Μεταξύ των προηγμένων τοπολογιών δικτύου πλέγματος , τα υβριδικά σχέδια χρησιμοποιούνται συχνά σε μικτά λειτουργικά περιβάλλοντα.

Όταν το υβριδικό πλέγμα ξεπερνά τα σχέδια καθαρού πλέγματος

Το υβριδικό πλέγμα συχνά λειτουργεί καλύτερα όταν μια ανάπτυξη περιλαμβάνει τόσο σταθερά όσο και κινητά στοιχεία. Οι σταθεροί κόμβοι αναμετάδοσης μπορούν να υποστηρίξουν ένα κινητό άκρο, μειώνοντας την ανατροπή της διαδρομής και βελτιώνοντας τη συνέχεια. Για το λόγο αυτό, οι τοπολογίες δικτύου υβριδικού πλέγματος είναι κοινές σε τακτικά, αστικά και πολυεπίπεδα ασύρματα συστήματα.

Τυπικά παραδείγματα υβριδικής ανάπτυξης

Μια αποστολή drone μπορεί να χρησιμοποιεί σταθερά σημεία αναμετάδοσης σε ανυψωμένες θέσεις, ενώ οι αερομεταφερόμενες μονάδες σχηματίζουν δυναμικούς τοπικούς συνδέσμους. Μια μεγάλη τοποθεσία μπορεί να συνδυάζει σταθερούς κόμβους κορμού με κινούμενες συσκευές επιθεώρησης. Αυτά τα παραδείγματα δείχνουν πώς οι τοπολογίες δικτύου πλέγματος μπορούν να προσαρμοστούν στην πραγματική λειτουργική δομή αντί να εξαναγκαστούν σε ένα καθαρό μοντέλο.



Τοπολογία Mesh vs Star

Δομική διαφορά μεταξύ πλέγματος και αστεριού

Μια τοπολογία αστέρι συνδέει όλους τους κόμβους σε έναν κεντρικό διανομέα, ενώ το πλέγμα κατανέμει την επικοινωνία σε πολλούς κόμβους. Αυτό κάνει τις τοπολογίες δικτύων πλέγματος ουσιαστικά πιο αποκεντρωμένες από τα σχέδια αστεριών. Η δομική διαφορά επηρεάζει άμεσα τη δυνατότητα επιβίωσης και την ευελιξία της διαδρομής.

Αξιοπιστία και μεμονωμένα σημεία αποτυχίας

Σε ένα δίκτυο αστέρων, η αποτυχία του διανομέα μπορεί να διαταράξει ολόκληρο το σύστημα. Αντίθετα, οι τοπολογίες δικτύου πλέγματος μπορούν συχνά να αναδρομολογήσουν την κυκλοφορία μέσω εναλλακτικών κόμβων όταν χάνεται μια διαδρομή. Αυτό κάνει το πλέγμα πιο ανθεκτικό σε ασταθή περιβάλλοντα ή περιβάλλοντα υψηλού κινδύνου.

Επεκτασιμότητα και Κυκλοφοριακή Συμπεριφορά

Τα δίκτυα Star είναι απλά, αλλά ο κόμβος μπορεί να γίνει εμπόδιο καθώς αυξάνεται η κίνηση. Τα δίκτυα πλέγματος κατανέμουν το φορτίο ευρύτερα, αν και η απόδοση εξαρτάται από το σχεδιασμό της τοπολογίας. Οι καλά σχεδιασμένες τοπολογίες δικτύου πλέγματος συνήθως κλιμακώνονται πιο αποτελεσματικά σε δυναμικές αναπτύξεις.



Ποια τοπολογία πλέγματος ταιριάζει σε διαφορετικές εφαρμογές;

Επικοινωνίες Drone και UAV

Οι επιχειρήσεις drones συχνά αντιμετωπίζουν κινητικότητα, αλλαγές υψομέτρου και διαταραγμένες συνθήκες οπτικής επαφής. υβριδικών ή μερικού πλέγματος Οι τοπολογίες δικτύου συνήθως παρέχουν καλύτερη ισορροπία ευελιξίας και επεκτασιμότητας διαδρομής από το πλήρες πλέγμα. Η σταθερή υποστήριξη ρελέ μπορεί να βελτιώσει περαιτέρω τη συνέχεια σε μεγάλες περιοχές.

Ρομποτική και Συστήματα Εδάφους

Τα ρομπότ εδάφους συχνά εργάζονται σε περιοχές με εμπόδια, όπως εργοστάσια, σήραγγες ή ανώμαλο έδαφος. μερικού πλέγματος Οι τοπολογίες δικτύου ταιριάζουν καλά επειδή επιτρέπουν επιλεκτική τοποθέτηση ρελέ χωρίς υπερβολική επιβάρυνση. Αυτό υποστηρίζει σταθερή επικοινωνία καθώς οι μονάδες κινούνται μέσα από δομημένα περιβάλλοντα.

Δίκτυα τακτικής και έκτακτης ανάγκης

Οι τακτικές και επείγουσες αναπτύξεις απαιτούν γρήγορη εγκατάσταση και συνεχή λειτουργία υπό διακοπή. υβριδικού πλέγματος Οι τοπολογίες δικτύου προτιμώνται συχνά επειδή συνδυάζουν κινητούς κόμβους, φορητούς ηλεκτρονόμους και προσωρινά στοιχεία κορμού. Αυτό δημιουργεί ισχυρή προσαρμοστικότητα χωρίς να βασίζεται σε ένα κεντρικό σημείο.

Πώς να επιλέξετε τη σωστή τοπολογία πλέγματος

Ξεκινήστε με τους ρόλους κινητικότητας και κόμβων

Το πρώτο βήμα είναι να προσδιορίσετε εάν οι κόμβοι είναι σταθεροί, κινητοί ή μικτές. Οι σταθερές αναπτύξεις συχνά λειτουργούν καλά με μερικό πλέγμα, ενώ τα μικτά περιβάλλοντα μπορεί να απαιτούν τοπολογίες δικτύου υβριδικών πλέγματος . Οι ρόλοι κόμβων θα πρέπει επίσης να λαμβάνονται υπόψη, καθώς ορισμένες συσκευές είναι πιο κατάλληλες για αναμετάδοση κίνησης από άλλες.

Αξιολογήστε τον πλεονασμό και την ανάπτυξη

Ένα μικρό κρίσιμο δίκτυο μπορεί να δικαιολογήσει το πλήρες πλέγμα εάν η επιβίωση είναι η κορυφαία απαίτηση. Οι μεγαλύτερες αναπτύξεις συνήθως χρειάζονται μερικές ή υβριδικές τοπολογίες δικτύου για να διαχειριστούν την κλίμακα πιο αποτελεσματικά. Ο σχεδιασμός ανάπτυξης πρέπει να συμπεριληφθεί νωρίς, ώστε η αρχιτεκτονική να μην υπερφορτωθεί αργότερα.

Αντιστοιχίστε την Τοπολογία με την κυκλοφορία και το έδαφος

Τα δεδομένα βίντεο, τηλεμετρίας, κίνησης εντολών και αισθητήρων θέτουν διαφορετικές απαιτήσεις στο δίκτυο. Το έδαφος, τα εμπόδια και οι παρεμβολές επηρεάζουν επίσης ποιες κατασκευές αποδίδουν καλύτερα. Οι αποτελεσματικές τοπολογίες δικτύου πλέγματος επιλέγονται ευθυγραμμίζοντας την τοπολογία με τις περιβαλλοντικές και κυκλοφοριακές πραγματικότητες.



Σύναψη

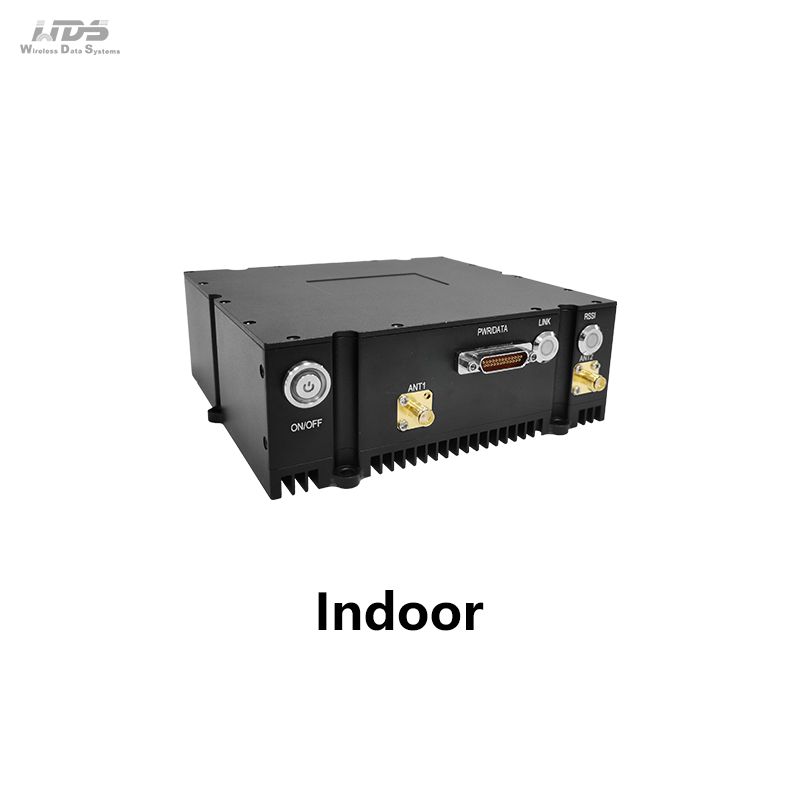

Οι τοπολογίες δικτύων πλέγματος αποτελούν βασικό παράγοντα σχεδιασμού στην ανθεκτική ασύρματη επικοινωνία. Το πλήρες πλέγμα δίνει έμφαση στον μέγιστο πλεονασμό, το μερικό πλέγμα εξισορροπεί την επεκτασιμότητα με την αξιοπιστία και οι υβριδικές αρχιτεκτονικές υποστηρίζουν μικτές λειτουργίες σταθερής-κινητής τηλεφωνίας σε πιο πολύπλοκα περιβάλλοντα. Η σωστή επιλογή εξαρτάται από την κινητικότητα, τα μοτίβα κυκλοφορίας, το έδαφος και την ανοχή αστοχίας. Για οργανισμούς που σχεδιάζουν ασύρματα συστήματα για drones, ρομποτική, βιομηχανικές λειτουργίες ή τακτικές αναπτύξεις, η Shenzhen Sinosun Technology Co., Ltd. μπορεί να παρέχει περαιτέρω υποστήριξη στο σχεδιασμό επικοινωνίας πλέγματος και στην επιλογή τοπολογίας.



FAQ

Ποιοι είναι οι κύριοι τύποι τοπολογιών δικτύου mesh;

Οι κύριες τοπολογίες δικτύου πλέγματος είναι το πλήρες πλέγμα, το μερικό πλέγμα και το υβριδικό πλέγμα. Το πλήρες πλέγμα συνδέει κάθε κόμβο με κάθε άλλο κόμβο, το μερικό πλέγμα χρησιμοποιεί επιλεκτικούς άμεσους συνδέσμους και το υβριδικό πλέγμα συνδυάζει πλέγμα με άλλες δομές. Κάθε μοντέλο ταιριάζει σε διαφορετικές προτεραιότητες ανάπτυξης.

Ποια είναι η διαφορά μεταξύ της τοπολογίας πλήρους πλέγματος και μερικού πλέγματος;

Το πλήρες πλέγμα παρέχει μέγιστο πλεονασμό μέσω καθολικής άμεσης συνδεσιμότητας. Το μερικό πλέγμα μειώνει την πολυπλοκότητα περιορίζοντας τις άμεσες συνδέσεις σε επιλεγμένους κόμβους ενώ εξακολουθεί να υποστηρίζει τη δρομολόγηση πολλαπλών βημάτων. Σε μεγαλύτερες τοπολογίες δικτύου πλέγματος , το μερικό πλέγμα είναι συχνά πιο πρακτικό.

Πότε πρέπει να χρησιμοποιείται μια υβριδική αρχιτεκτονική πλέγματος;

Το υβριδικό πλέγμα είναι χρήσιμο όταν ένα δίκτυο περιλαμβάνει σταθερά και κινητά στοιχεία ενεργητικού ή πολλαπλούς τύπους κόμβων. Επιτρέπει στις σταθερές δομές ρελέ να υποστηρίζουν πιο δυναμική επικοινωνία ακμών. Αυτό καθιστά το υβριδικό μία από τις πιο ευέλικτες τοπολογίες δικτύου πλέγματος για μικτά περιβάλλοντα.

Είναι η τοπολογία πλέγματος καλύτερη από την τοπολογία αστεριών;

Το πλέγμα είναι γενικά πιο ανθεκτικό επειδή αποφεύγει ένα μόνο κεντρικό σημείο αστοχίας. Το Star είναι πιο απλό, αλλά το hub γίνεται εξάρτηση για όλη την κίνηση. Σε απαιτητικές αναπτύξεις, οι τοπολογίες δικτύου mesh συνήθως παρέχουν ισχυρότερη συνέχεια.
