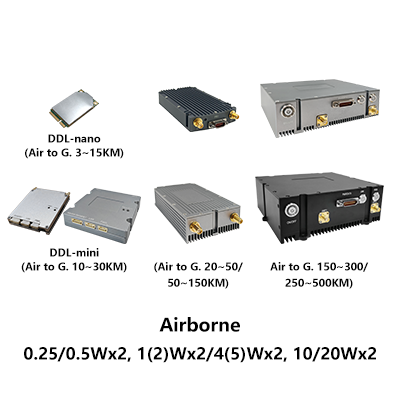

የDDLmesh ተከታታይ የገመድ አልባ ዲጂታል ዳታ አገናኝ-አየር ወለድ ተከታታይ

የኤስዲአር መድረክ፣ ሞገድ ቅርጽ

9363 ወይም 9361+7Z020፣ የተንቀሳቃሽ ስልክ አውታረ መረብ MANET

MIMO ቴክኖሎጂ

የቦታ-ጊዜ ኮድ መስጠት፣ ልዩነትን ተቀበል፣ TX/RX beamforming፣የቦታ ብዜት

ስሜታዊነት ተቀበል

-103dBm@5MHz BW፣ -117dBm@250KHz

የሰርጥ ባንድ ስፋት

1.25/2.5/5/10/20ሜኸ ብሮድባንድ፣ 250k/500k/1ሜኸ ጠባብ ባንድ ቅንብር

የውሂብ መጠን

1-70Mbps(20ሜኸ BW) ብሮድባንድ፣ 50-1000kbps ጠባብ ባንድ አዳፕቲቭ፣ QoS

የማስተካከያ ሁነታ

TD-COFDM፣ BPSK/QPSK/16QAM/64QAM Adaptive(ቋሚ ቅንብር አማራጭ)

የ RF የውጤት ኃይል

(TPCን ይደግፉ ፣ የኃይል ማስተላለፊያ መቆጣጠሪያ ፣ 1 ዲቢኤም የሚስተካከለው)

0.25ዋት×2; 0.5ዋት×2;

1 ዋት × 2; 2ዋት×2;

4ዋት×2; 5ዋት×2;

10ዋት × 2; 20ዋት × 2;

30ዋት×2; 40ዋት×2

ሁነታ

ነጠላ ሆፕ መዘግየት

አማካኝ 6ሚሴ (አንድ አቅጣጫ፣ 20ሜኸ BW)

ምስጠራ

DES፣ AES128/256 (SM4/SNOW3G/ZUC አማራጭ፣ ቺፕ/TF ካርድ ምስጠራ ብጁ ወይም ውጫዊ የምስጠራ ማሽን)

ፀረ-ጃሚንግ ሁነታ

በእጅ ስፔክትረም ቅኝት ሰርጥ ምርጫ/ሙሉ ባንድ የተሻሻለ የማሰብ ችሎታ ድግግሞሽ ምርጫ(ስፔክትረም ግንዛቤ)/ሙሉ ባንድ የሚለምደዉ ፍሪኩዌንሲ ሆፒ FHSS/የዝውውር ሁነታ፣ ባለብዙ ደረጃ ፀረ-ጣልቃ ገብነት

የአካባቢ / የርቀት አስተዳደር

የክወና ድግግሞሽ፣ የሰርጥ ባንድዊድዝ፣ የአውታረ መረብ መታወቂያ፣ የኃይል ማስተላለፊያ እና ሌሎች የመለኪያ መቼቶች፣ የስፔክትረም ቅኝት፣ የእውነተኛ ጊዜ ማሳያ እና የአውታረ መረብ ቶፖሎጂ ስታቲስቲካዊ መዛግብት፣ የአገናኝ መስክ ጥንካሬ ምልክት-ወደ-ጫጫታ ጥምርታ፣ የመስቀል እና የማውረድ ትራፊክ፣ የመስቀለኛ መንገድ ርቀት፣ BD/GPS(GNSS) የኤሌክትሮኒካዊ ካርታ አቀማመጥ፣ የሙቀት/ቮልቴጅ/መጨናነቅ ክትትል፣ የሶፍትዌር ማሻሻያ (የርቀት ዝምታ) እና መቀስቀሻ አማራጭ

ሌሎች

የማስነሻ ጊዜው ከ 28 ሰከንድ ያነሰ ነው, እና የአውታረ መረብ መዳረሻ / ማዘመን / መቀየር ጊዜ ከ 1 ሰከንድ ያነሰ ነው;

የአውታረ መረቡ መጠን ከ 8 አንጓዎች ያነሰ ነው, እና በሶስት ሆፕስ ላይ ያለው አጠቃላይ የመተላለፊያ ይዘት ማጣት ከ 70% ያነሰ ነው.

አውቶማቲክ የአገልግሎት አቅራቢዎችን መከታተል፣ ከዶፕለር ፍሪኩዌንሲ ፈረቃ ± 6kHz ድግግሞሽ መዛባት ጋር መላመድ፣ የሞባይል ግንኙነቶችን በሰዓት ከ7200 ኪሎ ሜትር በላይ በሆነ ፍጥነት መደገፍ (ማች 6፣ 2000 ሜትሮች በሰከንድ)

ባንድ

የድግግሞሽ ክልል

የድግግሞሽ ክልል

VHF/UHF (ሜኸ)

360-450/450-550/570-700/800-950፣ 225-400/225-678/320-470*

2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/

3.2-3.4/3.4-3.6/3.6-3.8፣ 1.9-2.7/2.0-2.7/

2.1-2.7/2.7-3.6*

ኤል ባንድ (GHz)

1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/

1.7-2.4/1.8-2.5*

4.4-5.0/5.25-5.85፣ 4.2-5.2/5.5-6.0/6.4-7.2*

MIIT (ሜኸ)

336-344/512-592/566-626/606-678/1420-1520/1430-1444

የአሠራር ሙቀት

-40℃ ~+80℃

የጥበቃ ደረጃ

IP66 (IP67/IP68 ብጁ የተደረገ)

መጠን/ክብደት

5.1x3.0x0.7ሴሜ/14ግ፣ 0.25ዋት ×2-ብረት ግራጫ

6.0x4.8x1.1ሴሜ/46ግ፣ 0.5ዋት ×2-ብረት ግራጫ

6.0x5.8x1.3ሴሜ/60ግ፣ 0.5ዋት ×2-ብረት ግራጫ

9.6x5.8x1.9ሴሜ/120ግ፣ 1ዋት ×2-አይረን ግራጫ

11.7x6.2x2.0ሴሜ/160ግ፣ 1ዋት×2/2ዋት ×2-ብረት ግራጫ

11.7x6.2x3.8ሴሜ/349ግ፣ 1ዋት×2/2ዋት ×2-ጥቁር

11.7x6.2x4.2ሴሜ/360ግ፣ 1ዋት×2/2ዋት ×2-ባለብዙ-በይነገጽ ጥቁር

13.8x6.2x2.7ሴሜ/225ግ፣ 4ዋት ×2-አይረን ግራጫ

13.8x6.2x3.1ሴሜ/271ግ፣ 5ዋት×2-ደጋፊ ብረት ግራጫ

13.4x12.8x3.8ሴሜ/598ግ፣ 10ዋት×2/20ዋት ×2-ብረት ግራጫ

14.2x13.7x5.7ሴሜ/1.08ኪግ፣ 10ዋት×2/20ዋት ×2-ጥቁር

14.2x14.0x6.0cm/1.11kg፣ 30Watts×2/40Watts×2-ጥቁር ግራጫ

23.0x14.8x3.5ሴሜ/1.25ኪግ፣ 30ዋት×2/40ዋት×2-ቀጭን ብረት ግራጫ

መጫን

የመጫኛ ቀዳዳዎች ፣ ቦርሳ

የአቅርቦት ቮልቴጅ

3.5-5V ዲሲ፣ 0.25ዋት × 2

9-39V ዲሲ፣ 0.5ዋት×2/1ዋት×2

12-36V DC፣ 2ዋት×2/4ዋት×2/5ዋት×2

18-32V ዲሲ፣ 10ዋት × 2/20ዋት × 2

28-32V ዲሲ፣ 30ዋት×2/40ዋት ×2

የኃይል ፍጆታ

ኦፕሬሽን 1-2A/ተጠባባቂ 1A@3.5 -5V፣ 0.25ዋትስ×2

ኦፕሬሽን 0.3-0.5A/ተጠባባቂ 0.2-0.3A@12V፣ 0.5Watts×2

ኦፕሬሽን 1-2A/ተጠባባቂ 0.5-0.7A@12V፣ 1Watts×2/2Watts×2

ኦፕሬሽን 2-4A/ተጠባባቂ 0.5-0.7A@12V፣ 4Watts×2/5Watts×2

ኦፕሬሽን 3-6A/ተጠባባቂ 0.7-0.9A@18V፣ 10ዋትስ ×2

ኦፕሬሽን 6-10A/ተጠባባቂ 0.7-0.9A@20V፣ 20ዋትስ ×2

ኦፕሬሽን 22A/ተጠባባቂ 0.4-1.6A@28-32V፣ 30Watts×2/40Watts×2

የኃይል ምርጫ

የኃይል አቅርቦት በዋናው ገመድ

መሰረታዊ በይነገጽ

2xIPEX/2xMMCX/2xSMP/2xSMA RF፣ 1-2xRJ45 Ethernet 100/1000BaseT፣ RS232፣ DC ግቤት። ቲቲኤል (UART)፣ SBUS፣ እና ብሉቱዝ 1.2-230.4Kbps፣ Wi-Fi መዳረሻ ነጥብ፣ እና BD/ጂፒኤስ(ጂኤንኤስኤስ) ይገኛሉ። በኤተርኔት እና በተከታታይ ወደቦች ላይ እና ሁሉንም የግንኙነት ፕሮቶኮሎችን MAVLinkን ጨምሮ ግልፅ ስርጭትን ይደግፋል። የሚመረጥ የአገልግሎት ቅድሚያ

የቪዲዮ ማራዘሚያ አማራጭ

ዝቅተኛ መዘግየት HDMI/SDI/CVBS፣ 4K/2K/1080P/720P/D1

ቋሚ ቀይ - አውታረ መረቡ አልተገናኘም

ብልጭ ድርግም የሚል ቀይ - ከአውታረ መረቡ ጋር መጀመር/ያልተገናኘ

ቋሚ አረንጓዴ - አውታረ መረቡ ተገናኝቷል

RSSI አገናኝ አመልካች

ቋሚ አረንጓዴ - የአገናኝ ጥራት በጣም ጥሩ ነው

ቋሚ ሰማያዊ - የአገናኝ ጥራት ጥሩ ነው

ቋሚ ቢጫ - የአገናኝ ጥራቱ መካከለኛ ነው

ቋሚ ሐምራዊ - የአገናኝ ጥራቱ በትንሹ የከፋ ነው

ቋሚ ቀይ - የአገናኝ ጥራት ደካማ ነው

ጠፍቷል - አገናኙ ተቋርጧል

የአስተዳደር በይነገጽ/

የመቆጣጠሪያ በይነገጽ

በድር ላይ የተመሰረተ የአውታረ መረብ አስተዳደር/GUI፣ ኤፒአይ ለሁለተኛ ደረጃ ልማት በይነገጽ/SNMP
